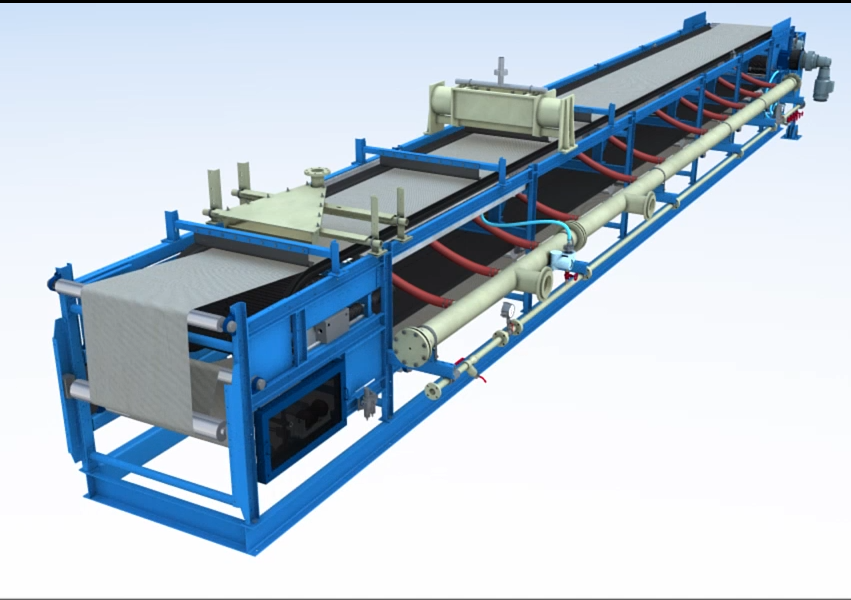

水平帶式真空過濾機的結構形式簡單講就是將濾布水平鋪開，通過裙邊的圍擋形成漿料池，并以緩慢速度水平移動，當濾布帶動濾餅經過各過濾室時便依次完成了各過濾作業，采用此種方式為帶式真空過濾機。對于固體顆粒沉降速度快的懸浮液，應用在過濾介質上部加料的真空帶式過濾機，使過濾方向與重力方向一致，粗顆粒首先沉降，可減少過濾介質和濾渣層的堵塞;在難過濾的懸浮液(如膠體)中混入如硅藻土、膨脹珍珠巖等較粗的固體顆粒，可使濾渣層變得疏松;濾液粘度較大時，可加熱懸浮液以降低粘度。這些措施都能加快過濾速度。

　　過濾系統 實現真空過濾所需的工藝及其設備。真空過濾系統除有過濾機外，還有真空泵、空壓機或鼓風機、濾液泵、自動排液裝置和氣水分離器等設備。真空泵的作用是將過濾室抽成負壓，通常可造成與大氣的壓差為0.053～0.086MPa;常用的真空泵有水環式真空泵和水噴射泵
